Щит инженерный

Щит инженерный ПР1ЩІ 00.00.000 устанавливается в служебных помещениях объекта (электрощитовой, насосной, бойлерной, тепловом пункте и т.д.) и осуществляет управление, контроль инженерным оборудования дома, сбор и передачу информации от датчиков, охрану помещения, громкоговорящую связь с объектом. Щит инженерный имеет встроенное и позволяет подключать до двух внешних переговорных устройств, клемы 19Р, 15Р, GND и 19К, 15К, GND (консьерж, служебные помещения). Управление оборудованием осуществляется магнитным пускателем, установленным в щит инженерный, который имеет три группы контактов по 25А. Так же он имеет возможность осуществлять контроль наличия трёх фазного напряжения, фазы подключаются к клеммам А, В, С. Датчики (охраны, затопления и др.) подключаются к клеммам AB1-AB4. Если подключено переговорное устройство к контактам 16Р-19Р, аварию АВ1 не использовать. Магистральный кабель подключается к клеммам L1, L2, L3. Питание щита осуществляется от однофазной сети переменного тока напряжением 220В, подключенным к клеммам А1, N. Потребляемая мощность щита инженерного  25Вт. Конструктивно щит инженерный  представляет собой металлический щит с габаритными размерами 310*265*140 мм. На панель щита выведены предохранитель FU1, кнопки «ПУСК», «СТОП», «ВЫЗОВ».

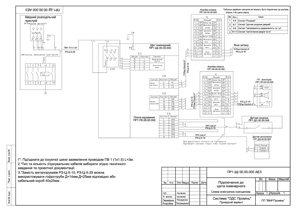

Схема подключения инженерного щита
